Durante el primer año de operaciones del proyecto, el usuario sufrió pérdidas de alimentación por fallas en las líneas de distribución de CFE de 23 KV, una parte muy importante del proceso no puede quedarse mucho tiempo sin energía. El usuario contaba con plantas de generación de emergencia con operación manual, sin embargo la operación manual era demasiado lenta para los requerimientos del proceso.

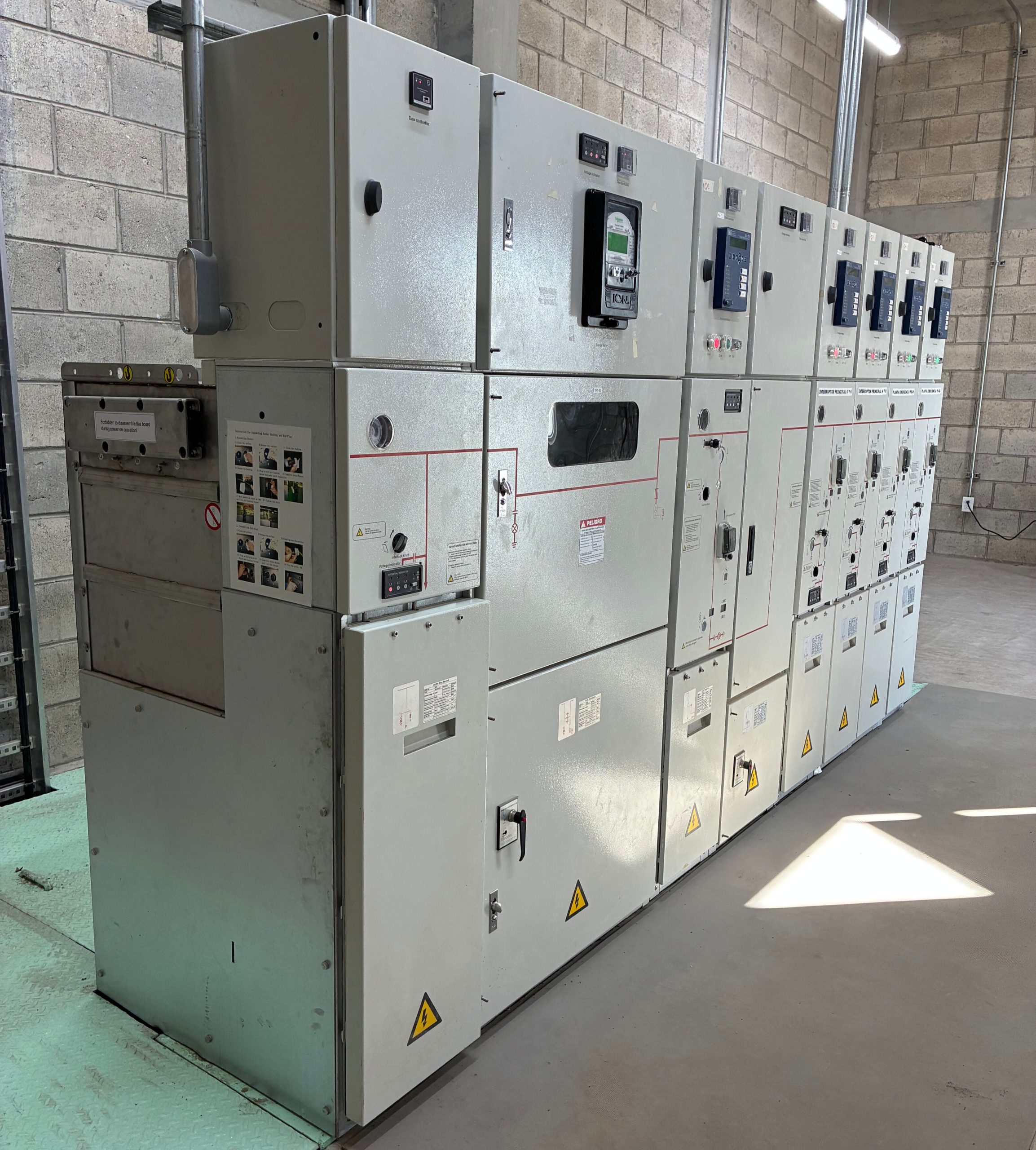

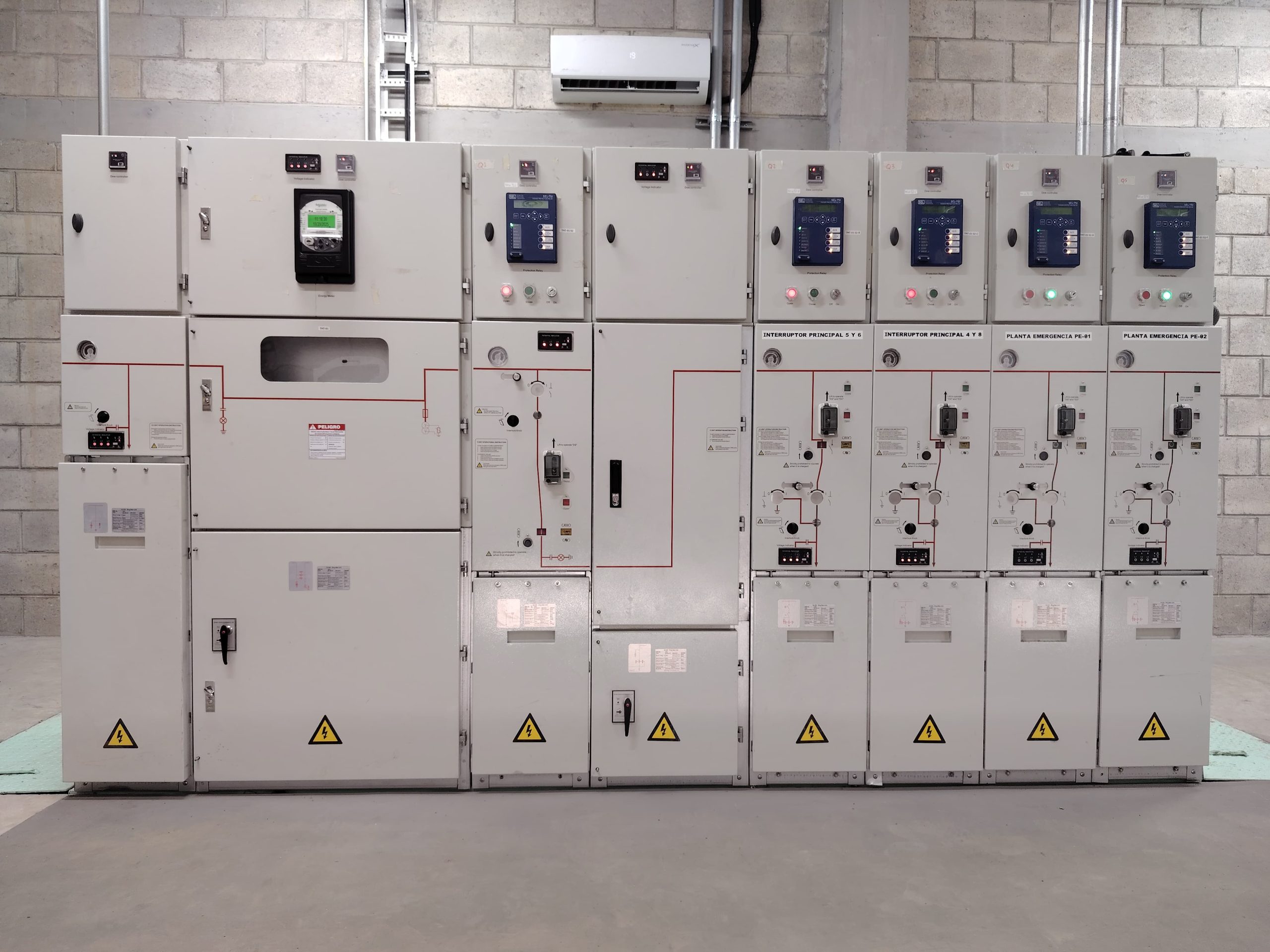

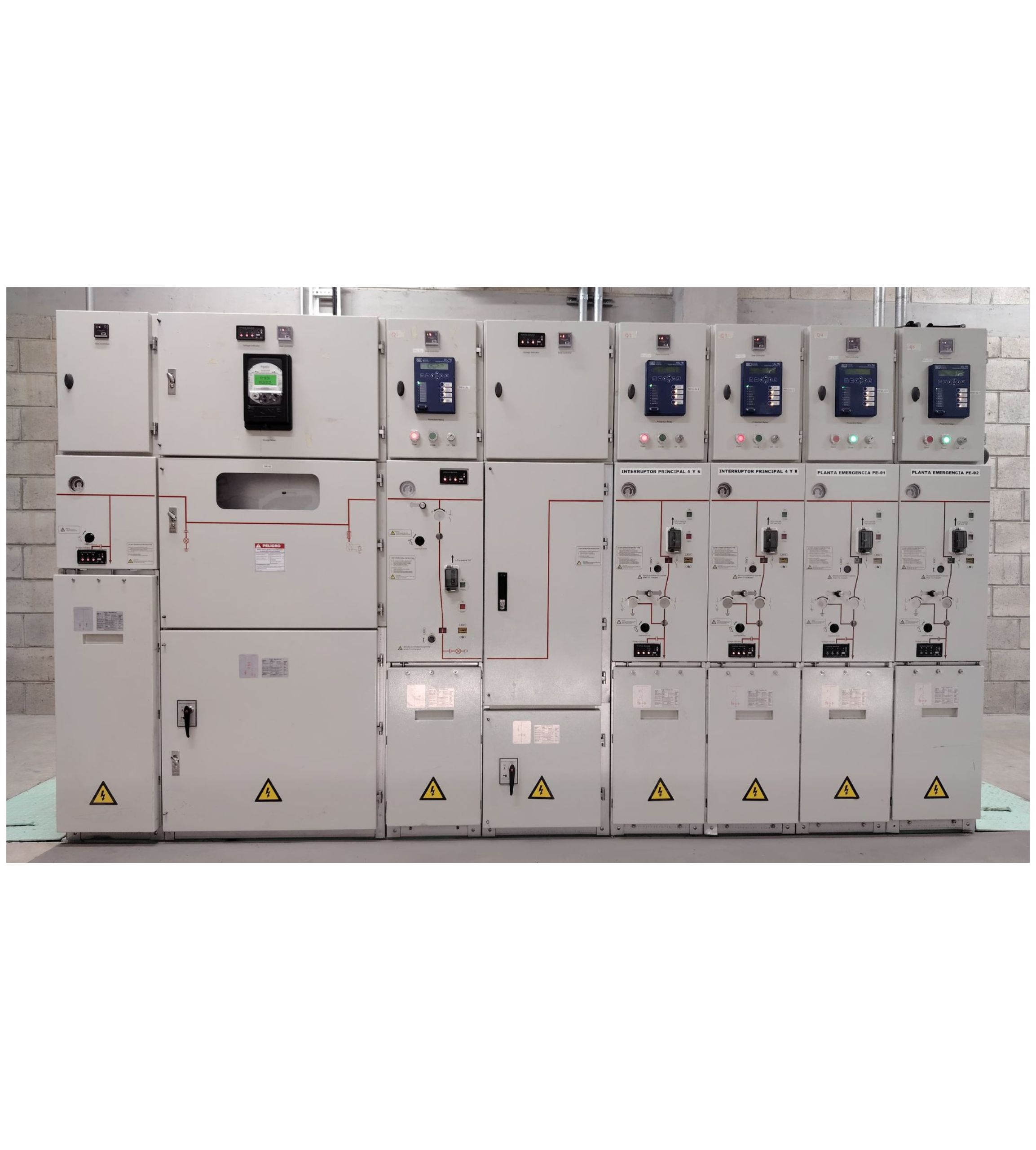

En conjunto con el usuario, se implementó una transferencia automática entre CFE y generación de emergencia en un tablero de distribución secundaria de 23 KV suministrado por Radthink en 2023. Todas las señales que se requieren para hacer las funciones de control fueron programadas en el medidor de calidad de energía y los relevadores de protección y fueron enviadas al sistema de control distribuido donde se implementó el algoritmo de la transferencia.

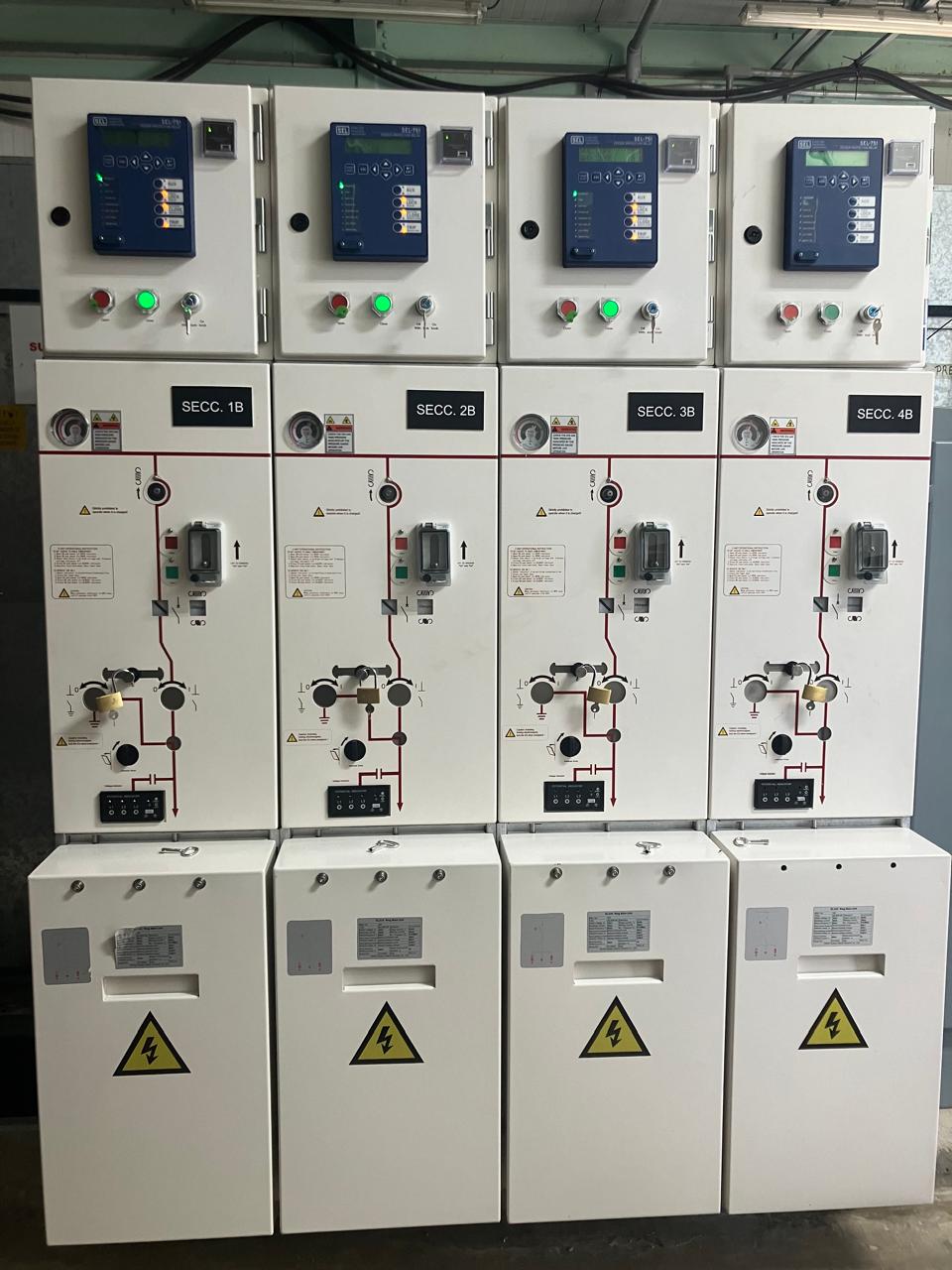

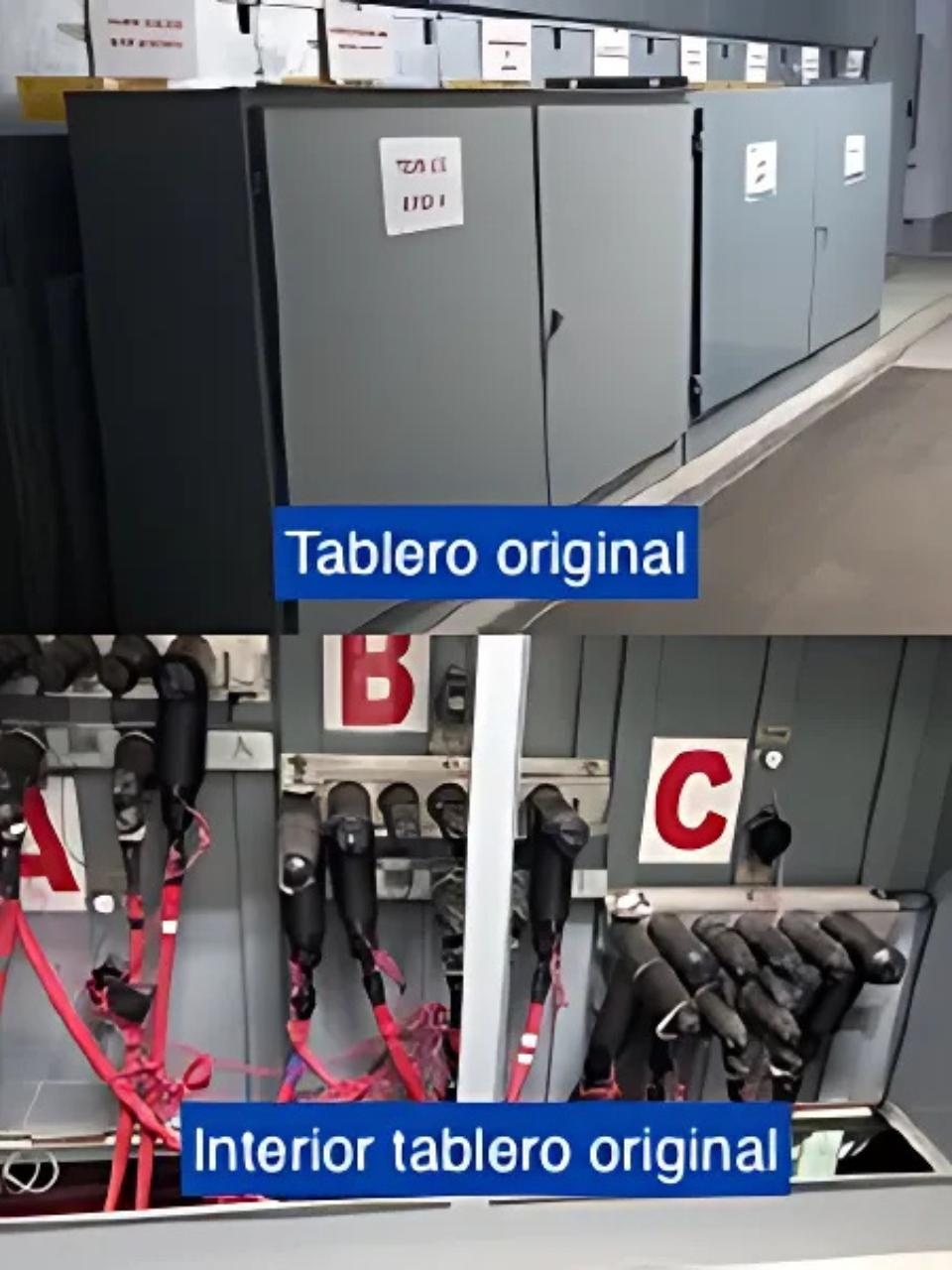

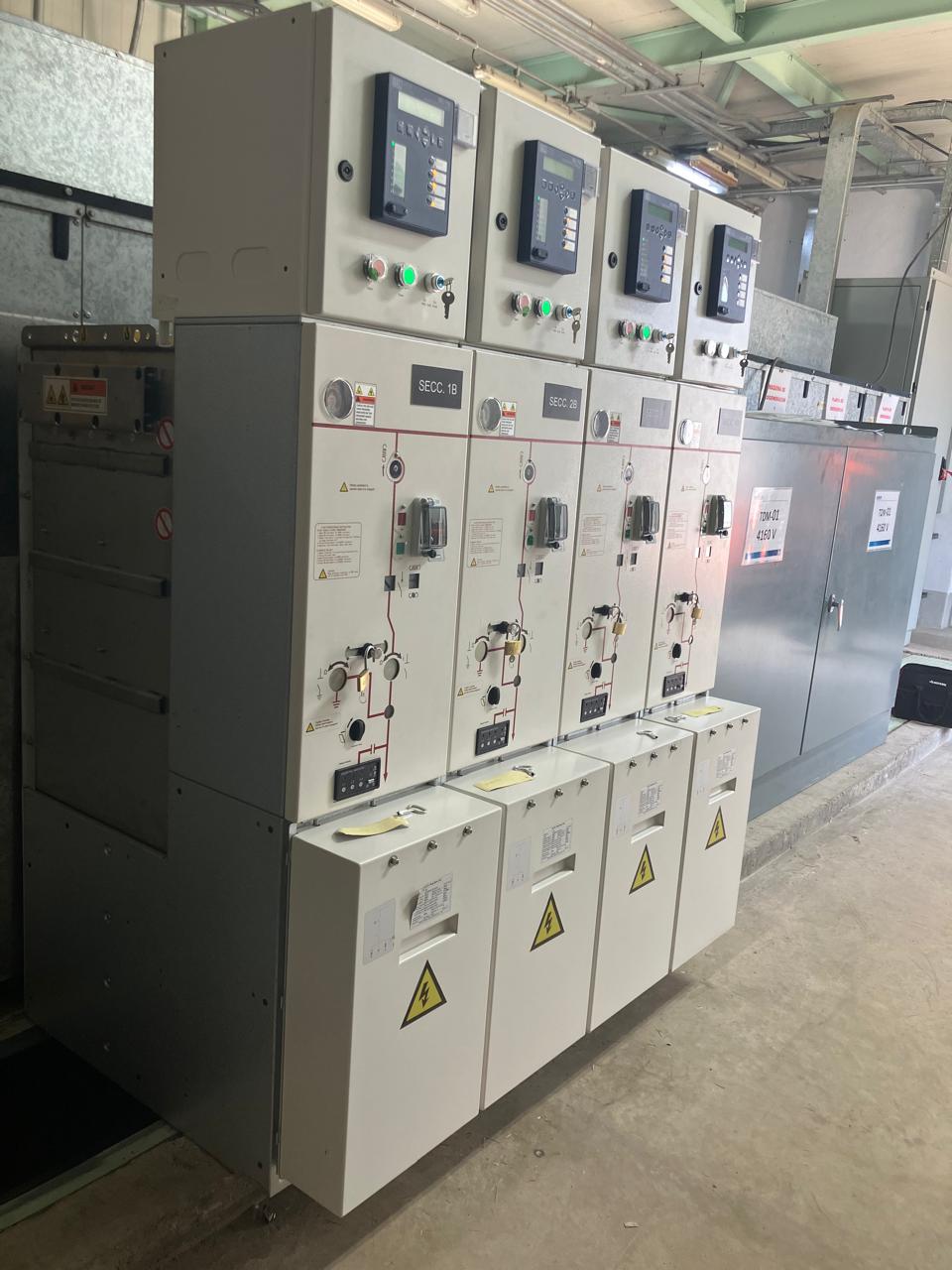

Se extendió tablero AEG SecoGear de 34.5KV, 1250 A, 31.5 kA, adicionando 2 secciones con interruptor alimentador, la línea de tableros AEG SecoGear fué comercializada originalmente en México por GE hasta el año 2019.
Radthink hizo el enlace con AEG para hacer la revisión de la ingeniería original, para la coordinación de la extensión con el tablero existente y la selección de los medidores y relevadores de protección en modelos vigentes. La extensión del tablero quedó en operación en Diciembre de 2025.
Con la llegada de la marca global AEG a México, todos los requerimientos de suministro, refacciones y puesta en servicio para la familia de tableros SecoGear (13.8 KV, 23 KV y 34.5 KV) son atendidos directamente por AEG México a través Radthink.
