Estudios eléctricos para sistemas industriales

Corto Circuito, estándares ANSI e IEC

Define y verifica las capacidades de los tableros de distribución eléctrica y otros equipos para soportar fallas de corto circuito sin sufrir pérdidas de continuidad en el servicio por daños catastróficos y/o reparaciones. Los estudios de corto circuito pueden desarrollarse en los estándares ANSI o IEC de acuerdo con requerimientos.

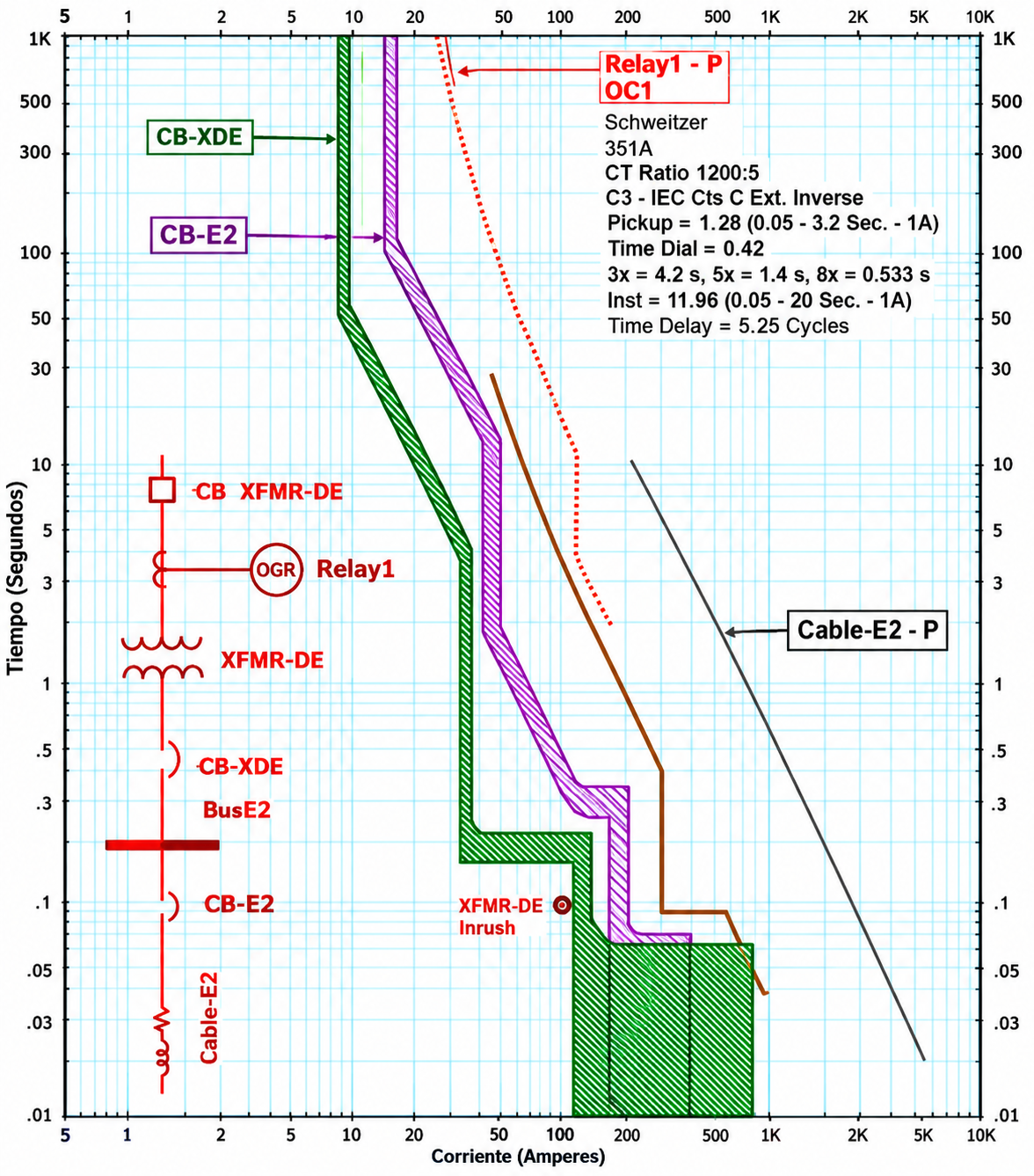

Coordinación de Protecciones, estándar IEEE-242

Tiene el objetivo de definir el comportamiento del sistema de protección eléctrica para:

1. Permitir el arranque y la operación a plena carga de los elementos protegidos.
2. Desconectar en el “mínimo” tiempo posible un circuito o elemento que ha desarrollado una falla de corto circuito y evitar que la falla se propague a otros elementos y con la menor afectación a la continuidad de la operación del sistema eléctrico.

Estudios

Arc Flash (Fallas con Arco Eléctrico), estándares IEEE-1584 y NFPA-70E

Determina el nivel de riesgo de quemaduras por una falla de arco eléctrico que tiene un trabajador calificado que va a desarrollar trabajos dentro de un tablero o equipo eléctrico que está energizado, así como la especificación del Equipo de Protección Personal que debe utilizar para controlar el riesgo. Los resultados obtenidos, se colocan en etiquetas de seguridad que se “pegan” en los tableros de distribución eléctrica. Este estudio y el pegado de las etiquetas de seguridad en los tableros lo requiere la Secretaría del Trabajo y Previsión Social.

Otros estudios de protección eléctrica

Cálculo de ajustes de protecciones:
  • Motores de media tensión.
  • Diferenciales de transformador.
  • Diferenciales de bus.
Motores eléctricos

Flujos de carga y factor de potencia, estándar IEEE-399

Con este estudio se puede determinar el voltaje de operación en los buses y tableros, visualizar la distribución de la potencia a través del sistema eléctrico y corregir el factor de potencia de manera óptima.

Evaluación y control de contaminación armónica, estándar IEEE-519.

Este estudio permite simular la contaminación armónica actual a partir de mediciones, introducir las soluciones para el control de la contaminación armónica y determinar los resultados para la seguridad de los equipos propuestos, del sistema eléctrico y la contaminación armónica “resultante”

Servicios de campo relacionados: Actualización de diagramas unifilares

Actualización de diagramas unifilares para desarrollo de estudios eléctricos y cumplimiento del Código de Red.
    Incluye:
  • Recopilación de información en campo.
  • Dibujo en Autocad.

Cotiza sin compromiso

Los estudios los desarrollamos con el software de análisis de sistemas eléctricos ETAP. https://etap.com/

Tenemos la distinción de Socio “Solution Provider” de ETAP para México

Reconocimiento de la marca de software de análisis de ingeniería eléctrica ETAP, para firmas de ingeniería que tienen personal con habilidades, conocimientos y recursos para ofrecer soluciones de ingeniería eléctrica con su software.

Más información en https://etap.com/partner-overview/solution-partners

ETAP

Actualización de diagramas unifilares

Actualización de diagramas unifilares para desarrollo de Estudios Eléctricos y cumplimiento del Código de Red.

Incluye:
  • Recopilación de información de campo.
  • Generación automática de base de datos y dibujo en software de análisis ETAP.
  • Dibujo en Autocad.
