Durante el primer año de operaciones del proyecto, el usuario sufrió pérdidas de alimentación por fallas en las líneas de distribución de CFE de 23 KV, una parte muy importante del proceso no puede quedarse mucho tiempo sin energía. El usuario contaba con plantas de generación de emergencia con operación manual, sin embargo la operación manual era demasiado lenta para los requerimientos del proceso.
En conjunto con el usuario, se implementó una transferencia automática entre CFE y generación de emergencia en un tablero de distribución secundaria de 23 KV suministrado por Radthink en 2023. Todas las señales que se requieren para hacer las funciones de control fueron programadas en el medidor de calidad de energía y los relevadores de protección y fueron enviadas al sistema de control distribuido donde se implementó el algoritmo de la transferencia.
Condiciones iniciales:
• Factor de potencia en acometida de CFE 0.82.
• Pago de multas a CFE por bajo factor de potencia.
• Distorsión armónica de corriente en acometida de
CFE 2.39% en cumplimiento.
Se realizaron los estudios de cumplimiento del
Código de Red y se determinó la instalación de los siguientes equipos:
• 4 bancos de capacitores automáticos con reactancia
al 7% en baja tensión, para un total de 1100 kVAR.
• Adición de 2 columnas de CCM para incluir los
elementos de conexión/interrupción.
• Modificación de 2 gavetas de CCM para incluir los
elementos de conexión/interrupción.
• 1 banco de capacitores fijo de 200 kVAR en 4.16 KV.
Condiciones finales:
• Factor de potencia en acometida de CFE 0.98 en
cumplimiento.
• Distorsión armónica de corriente en acometida de
CFE 2.39%.
Condiciones iniciales:
• 7 Bancos de capacitores convencionales dañados
debido a la alta contaminación de corrientes armónicas.
• Factor de potencia en acometida de CFE 0.88, en incumplimiento.
• Pago de multas a CFE por bajo factor de potencia.
•Distorsión armónica de corriente en acometida de CFE 6.0%, en cumplimiento.
Se realizaron los estudios de cumplimiento del Código de Red y se propuso la instalación de los siguientes equipos:
• 7 bancos de capacitores automáticos con reactancia al 7% en baja tensión, para un total de 2150 KVAR.

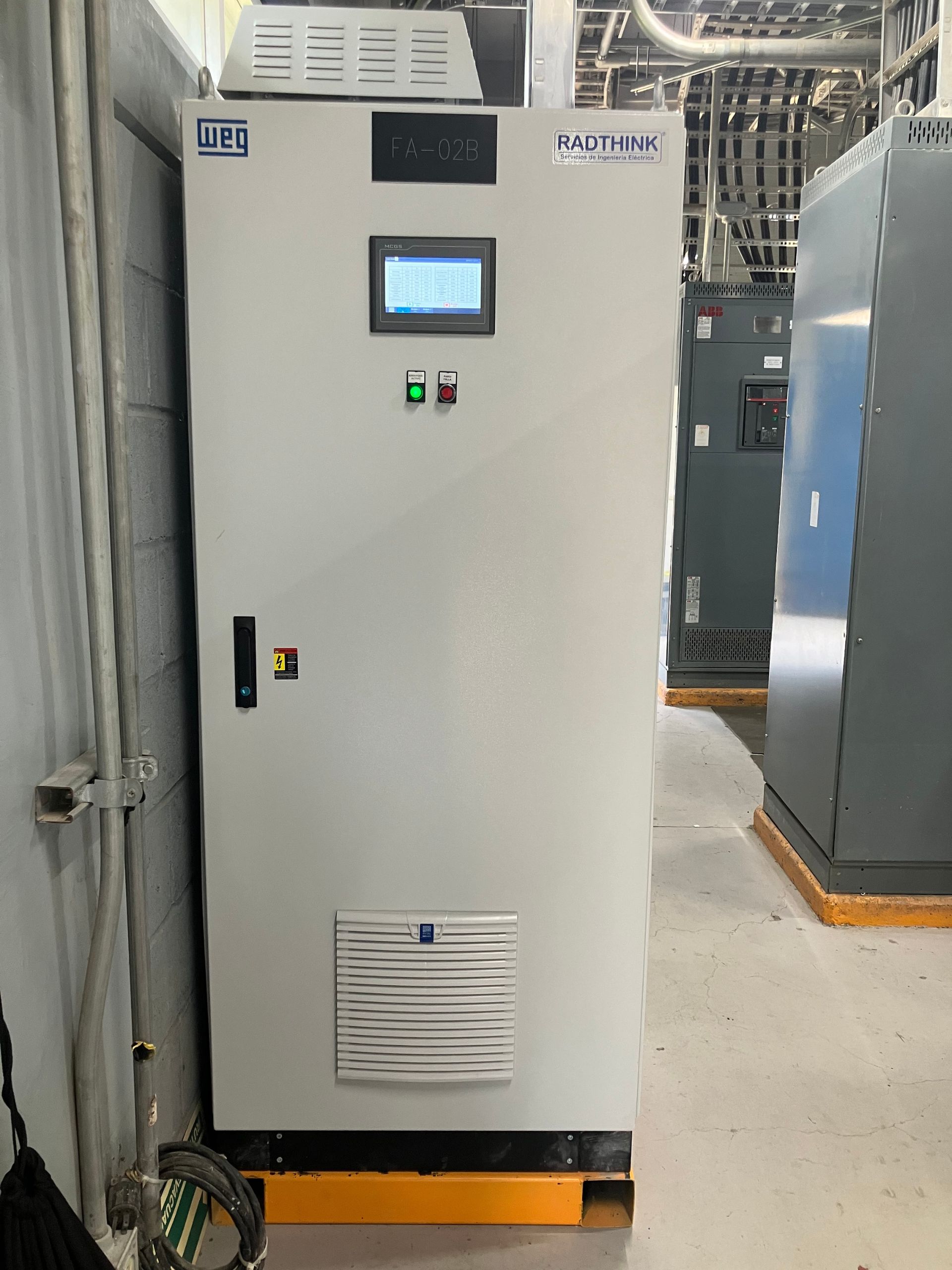

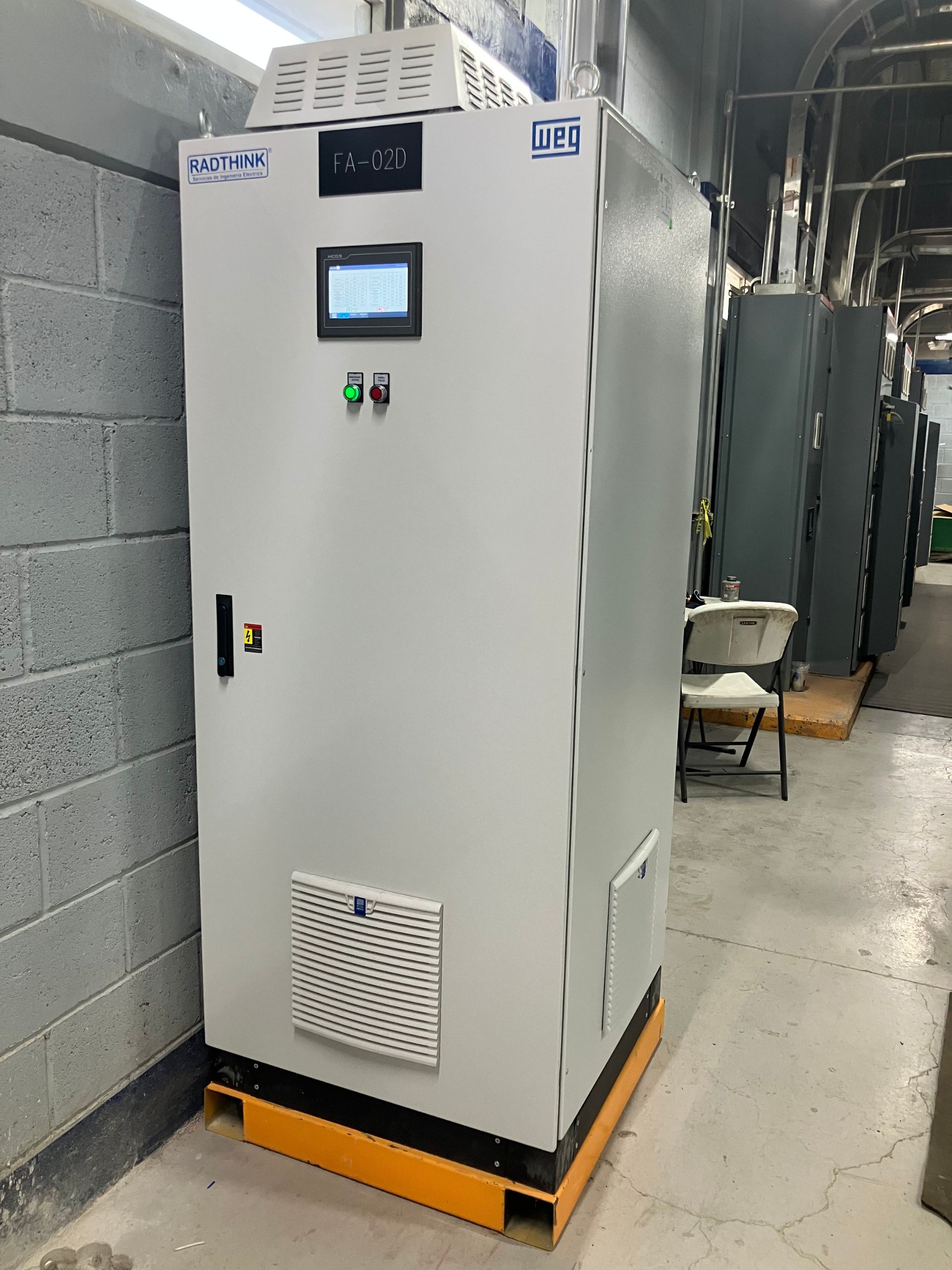

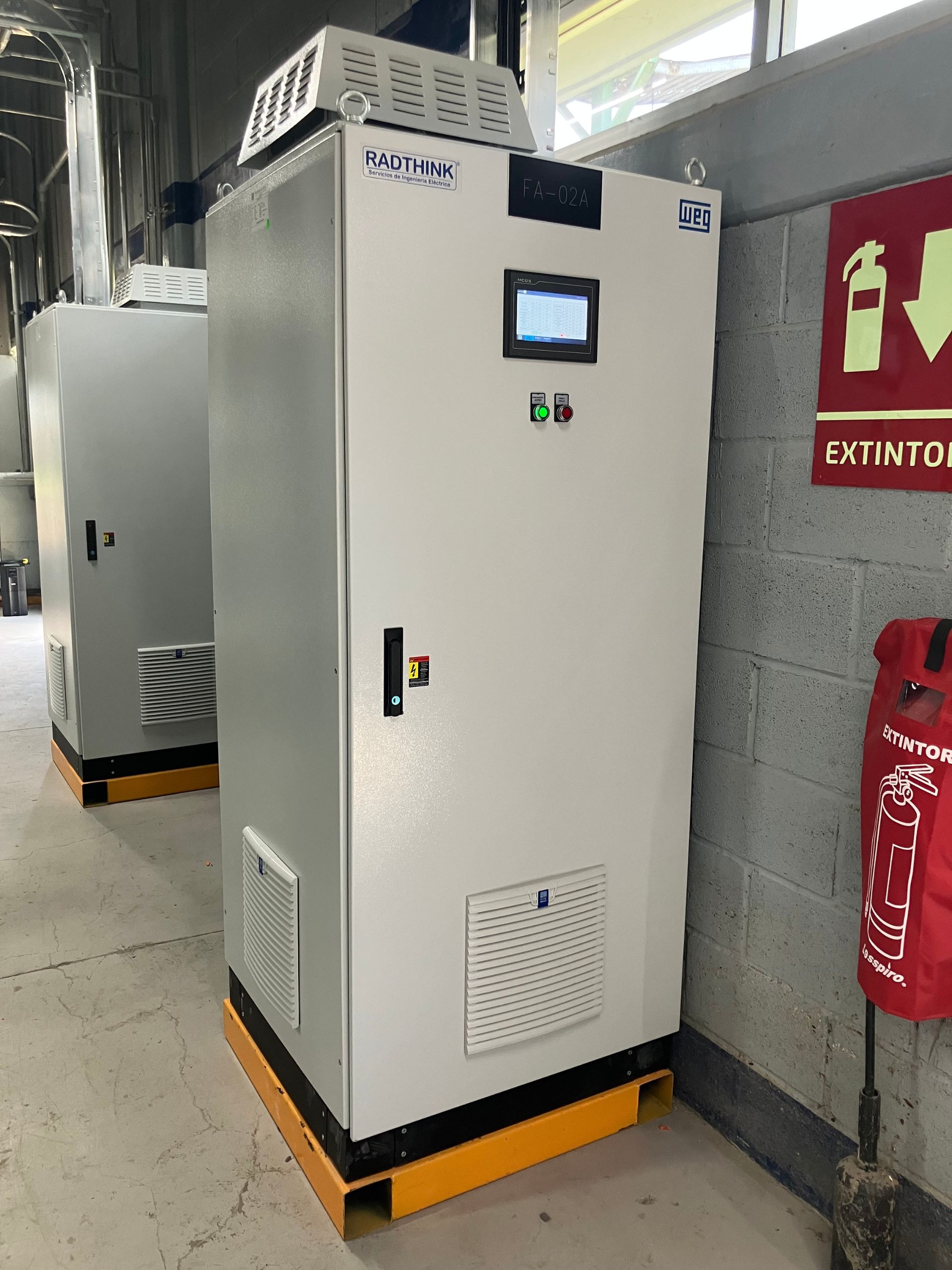

• 3 filtros activos de corriente armónica en baja tensión, para un total de 750 Amperes.
Condiciones finales:
• Factor de potencia en acometida de CFE 0.98, en cumplimiento.
• Distorsión armónica de corriente en acometida de CFE 3.47%, en cumplimiento.
Este proyecto abordó el desafío de operar la transferencia manual entre biogeneradores y el servicio normal de un tablero existente, lo que implicaba un alto nivel de riesgo para el operador. La solución fue reemplazar el tablero aislado en aire por un switchgear de media tensión aislado en SF6 Galaxy Switch.
El alcance del servicio incluyó desde el suministro del equipo hasta el montaje, puesta en marcha, estudio de coordinación de protecciones y análisis de cortocircuito, todo completado en un tiempo récord de 8 semanas.
